Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Hysterese: ± 0,05%
Messbereich: 0-1000 Mikrostrain
Betriebstemperatur: -20 ̊+80°C
Verwendung: Messdose-Sensor
Trägermaterial: Phenole Aldehyd/Polyimid/Epoxy
Besonderheit: Mikro-Druck-Sensor
Material: Metallfolie
Kriechen: ± 0,05% Vollskala
Typ: Widerstandsspannungsmessgerät
Bleidraht: 3 Drähte, Länge 1 m
Widerstand: 350,500,1000 Ohm
Service: Brauch
Modell: EB -Serie
Arbeitstemperatur: -20 ̊ + 80 °C,
Für Material: Stahl oder Aluminiumlegierung
Grundmaterial: Phenole Aldehyd/Polyimid/Epoxid
Hervorheben:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Grundinformation
Herkunftsort: CHINA
Markenname: Top Sensor
Modellnummer: EB -Serie
Zahlung und Versand AGB
Verpackung Informationen: Kartonbox
Produkt-Beschreibung

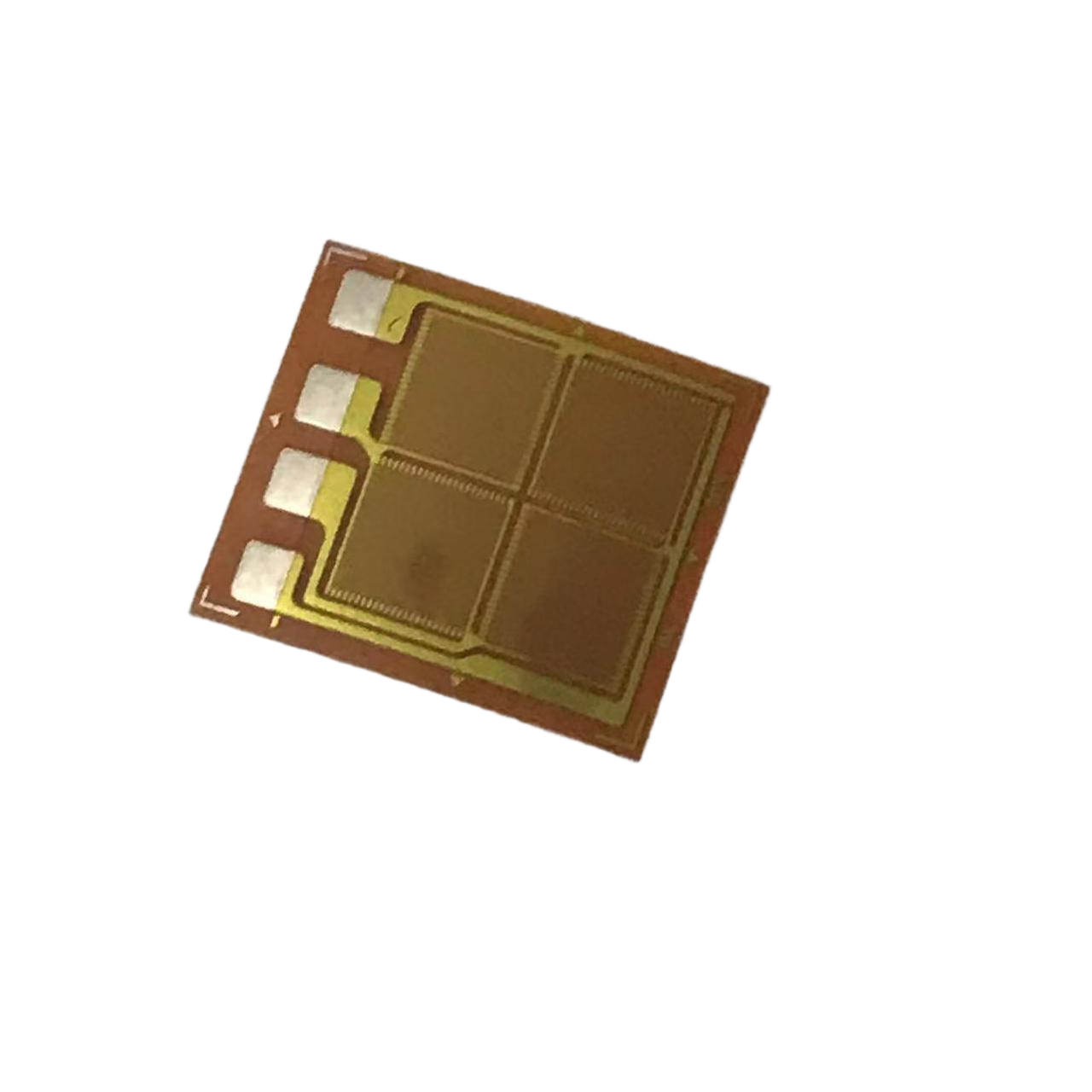

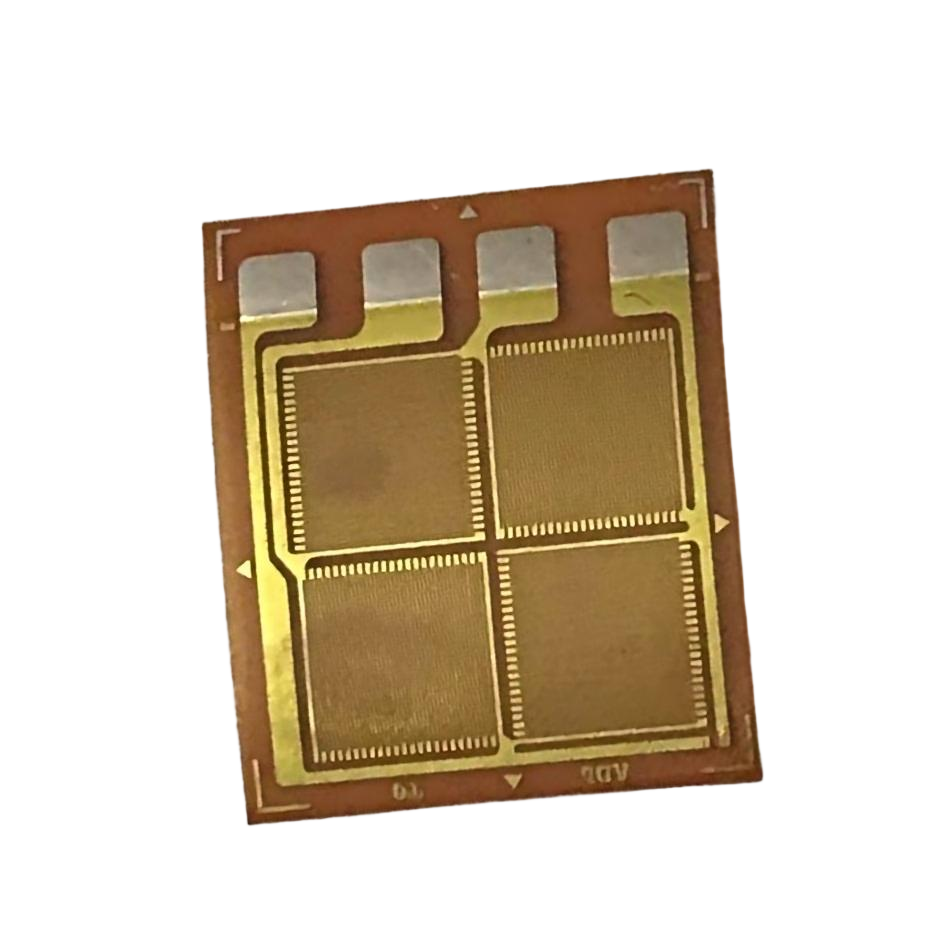

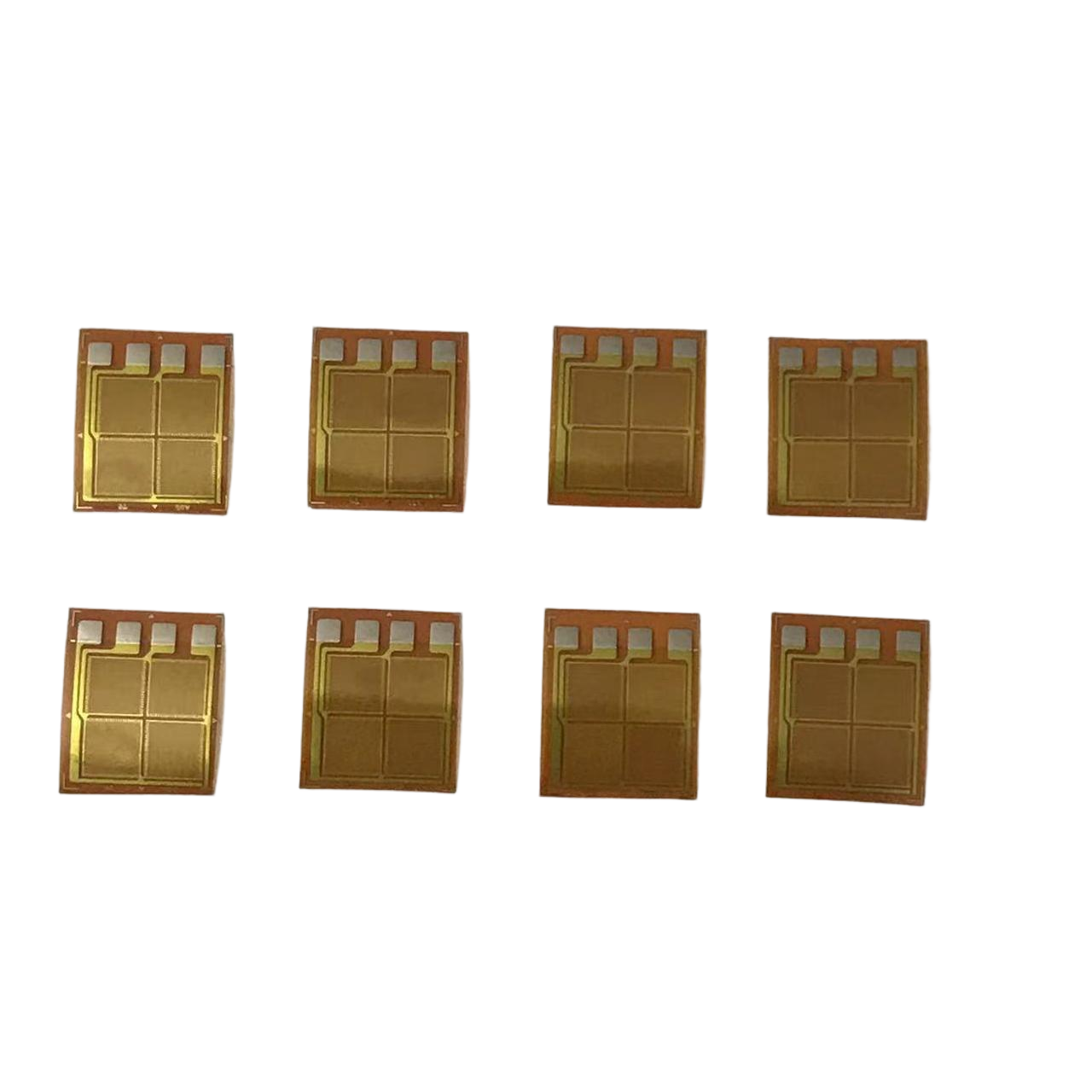

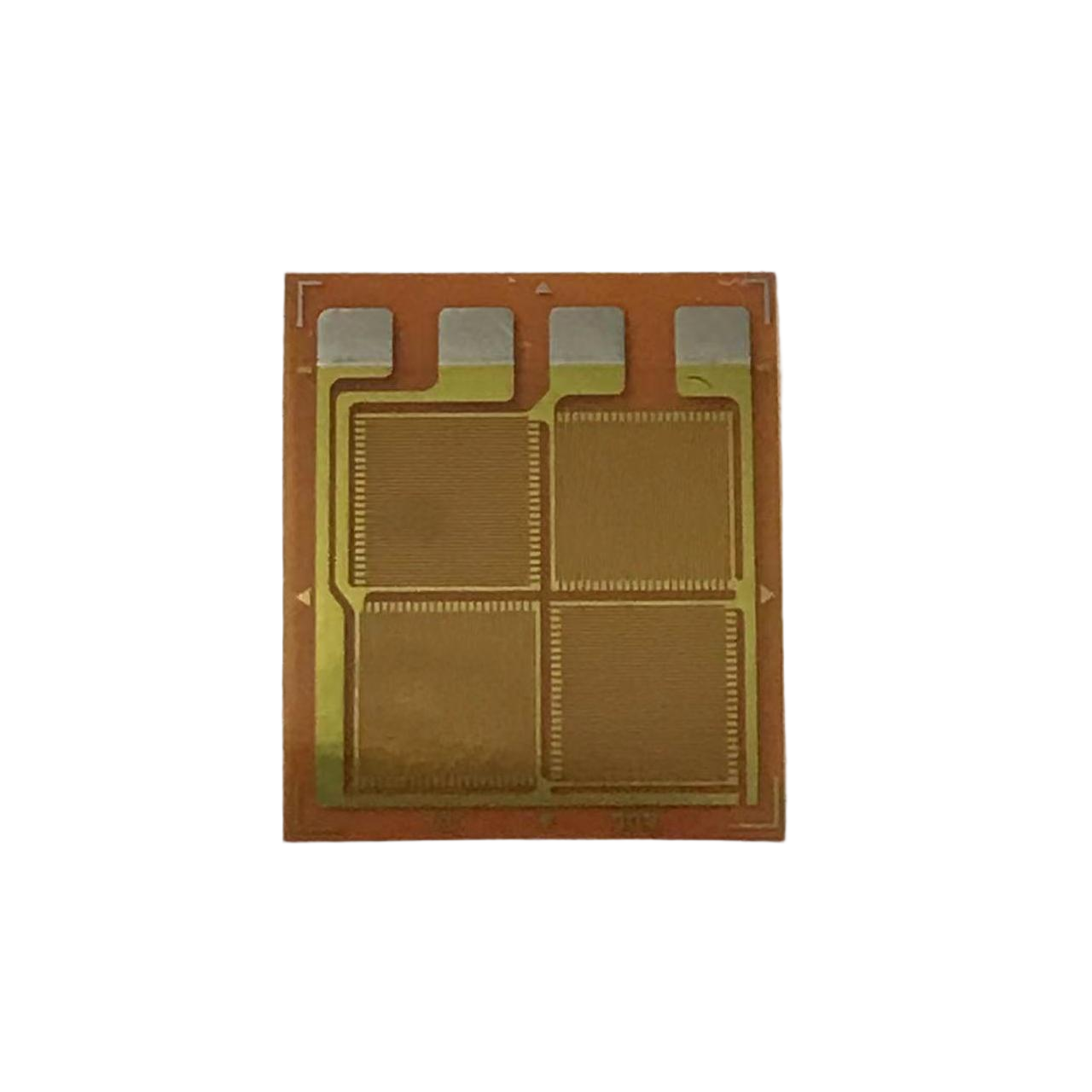

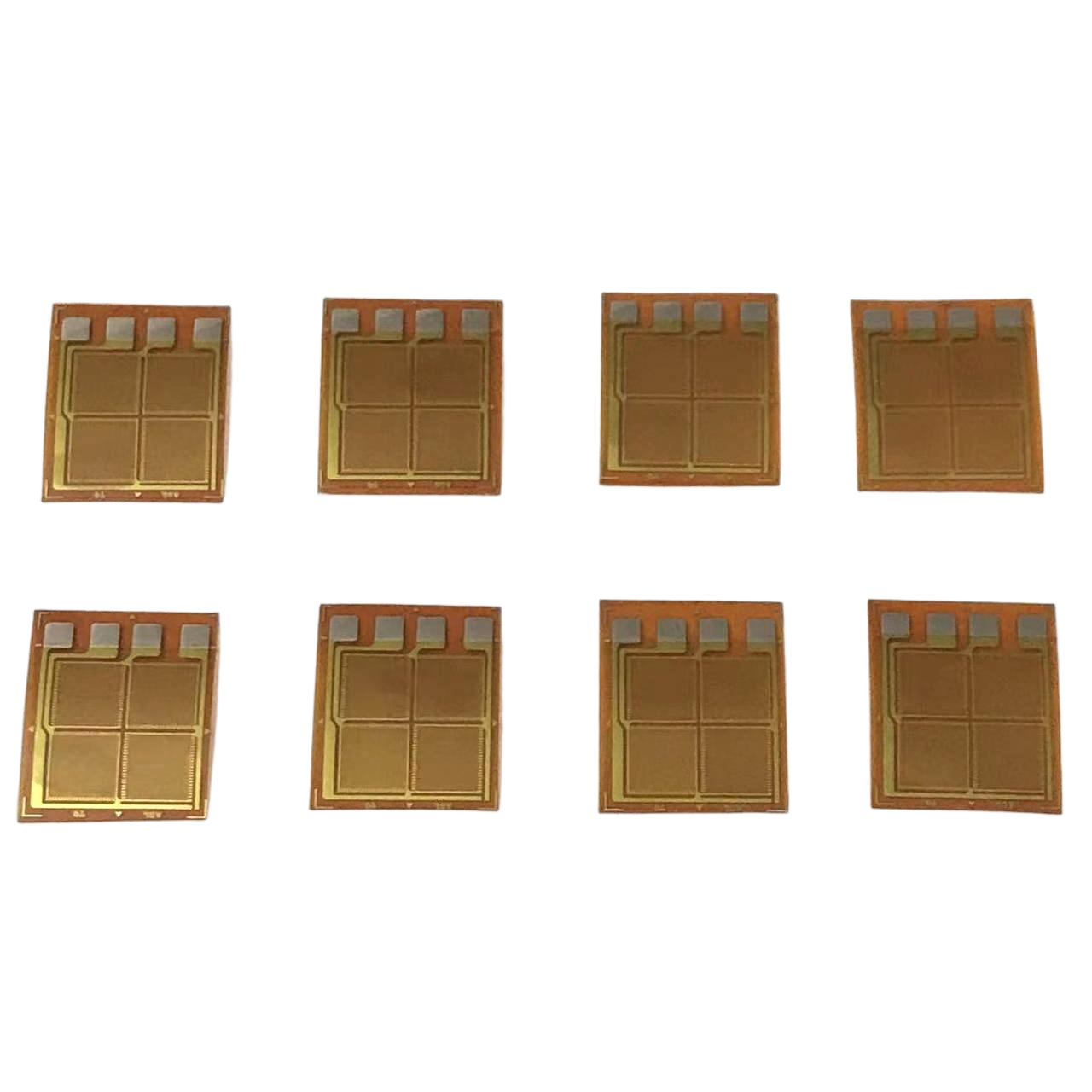

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

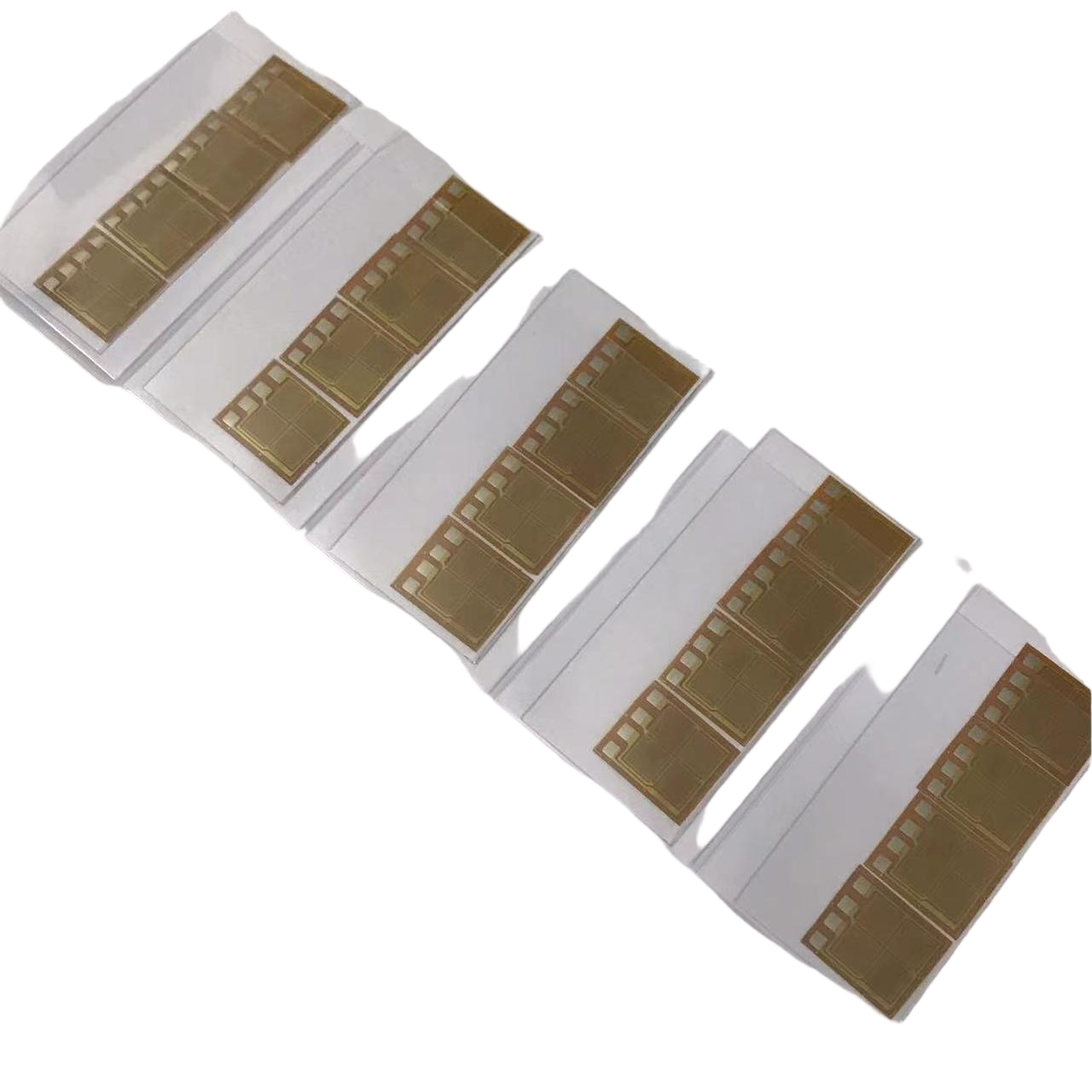

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
